剖面流速仪

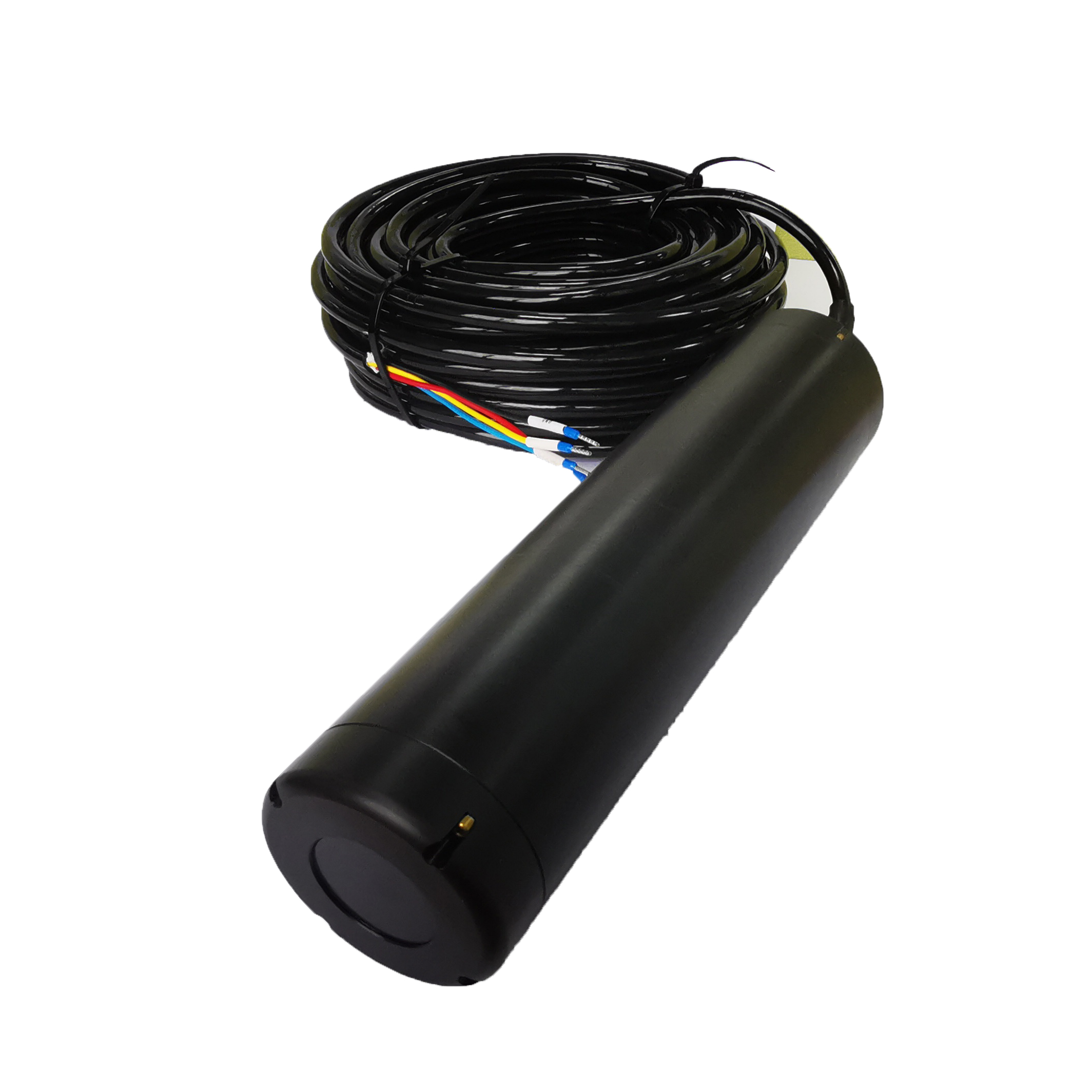

ADCP-S声学多普勒流速剖面仪

  • 品牌 : ZYZL

应用于水文、水利中河道坐底式安装的流速测量 优势: 第二代流速产品,性能更稳定测量更精确; 专门用于二线能坡法测流系统; 可获取流速剖面分层数据; 强大的数字信号处理技术,流速剖面分层可达256层; 可输出水流的正反向; 通讯接口:RS485(标准MODBUS协议);,SDI-12、RS-232、RS422 内置温度传感器,自动校准声速; 内置姿态传感器,安装方便; 采用低功耗技术,确保野外长期工作;

ADCP-S声学多普勒流速剖面仪

应用于水文、水利中河道坐底式安装的流速测量

优势:

第二代流速产品,性能更稳定测量更精确;
专门用于二线能坡法测流系统;
可获取流速剖面分层数据;
强大的数字信号处理技术,流速剖面分层可达256层;
可输出水流的正反向;
通讯接口:RS485(标准MODBUS协议);,SDI-12、RS-232、RS422
内置温度传感器,自动校准声速;
内置姿态传感器,安装方便;
采用低功耗技术,确保野外长期工作;

概述

在河流的水文测验工作中,流速和流向的测量是很重要的工作,传统的流量测验方法主要有转子流速仪法、浮标法等,测验手段有人工船测、缆道测量等,这些测验方法原理简单明了、实用性强,但是费工费时,效率低。为适应新时代经济社会发展和防汛工作的需求,及时想各级防汛抗旱部门提供准确的水文信息,特别在大洪水时,需要快速采集河流的洪水数据,声学多普勒流速仪测流有不可比拟的优越性。

用途

ADCP-S系列成为功能强大的测流系统。采集高质量的水平剖面数据。采用坐底的安装方式,借助于智能声波脉冲功能,即使水流条件发生变化,仍然可以获得高分辨率和高质量的流速数据。特别适用于:
■天然河流  ■小溪

环境

存贮温度: -20~70℃
工作温度:-10℃~60℃
现场操作单元操作湿度:<=95%
现场操作单元防护等级:IP67
剖面仪防护等级:IP68

安装条件

■仪器安装位置的选择,不能太靠近闸门或水坝;
■采样区域尽可能大;
■通过固定支架安装在河岸边底部,仪器与河底的距离一般大于0.5米
■安装位置的水层,有较好的代表性,尽可能避开有回流的地方;
■两条流速垂线位置不应选择岸边和中泓,分别选择在距左、右岸1/4水面宽处为宜。

 材质

剖面仪:POM
电缆:PVC
现场操作显示单元:铝合金+表面漆
滑动式安装支架:SS304不锈钢


产品型号 ADCP-S
工作频率 2000KHZ
声路 平面阵列单波束
测量范围(水深) 0.06m至20m
盲区 0.07m
单元层数 最大256层
单元尺寸 动态可调
测量精度 ±0.5%
流速分辨率 0.001m/s
流速测量范围 ±10m/s
温度传感器测量范围  -25℃~75℃
温度精度 ±0.4℃
测量时间间隔 1-60min可调
数据输出 分层流速、平均流速
工作温度  -10℃~60℃
存贮温度  -20℃~70℃
标配深度 水下20m
防护等级 IP68
工作电压 DC 7-15V
功耗 <1.0W
通讯协议 RS485( 标准 modbus 规约 ), SDI-12、RS-232、RS-422;
传感器尺寸 295*Ф60mm
空气中质量 2.3Kg
水中质量 0.24Kg
可靠性 MTBF >25000h
