剖面流速仪

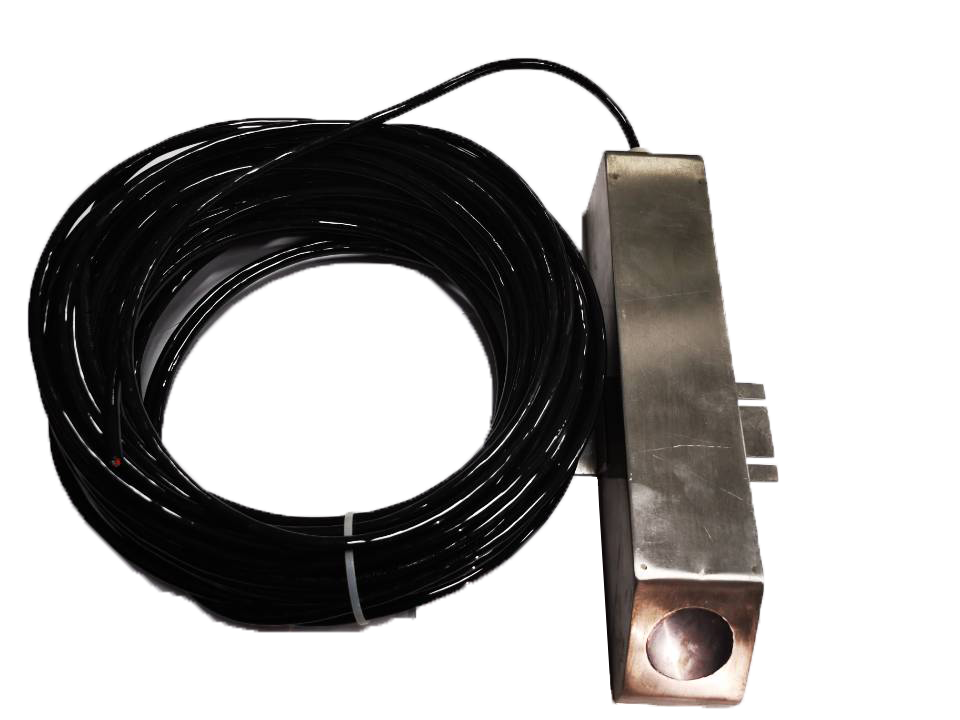

中仪知联小渠道声学多普勒剖面流量仪ADCP-D

  • 品牌 : ZYZL

主要应用于小渠道,灌溉明渠、地下管道井、非满管等工况的流速流量测量 特别适用于:■灌溉渠道 ■非满管管道

中仪知联小渠道声学多普勒剖面流量仪ADCP-D

主要应用于小渠道,灌溉明渠、地下管道井、非满管等工况的流速流量测量
优势:
分层流速测量,更适应宽流域的流速分布;
分层流速流向测量,掌握水体的流动趋势;
Web云端数据服务;
可选内/外置水深测量探头;
流量仪简单易用;
内置温度传感器,自动校准声速;
外形小型及流线型的设计,方便安装!
在小渠道、非满管管道中流速、流量和流向的测量是很重要的工作,传统的流量测验方法主要有水泵计算法、水工结构法等,这些测验方法原理简单明了,但是维护困难、精度较低。为适应新时代经济社会发展和防汛工作的需求,及时向各级防汛抗旱部门提供准确的信息,在需要快速实时采集流量数据,超声波声学多普勒流量仪测流有不可比拟的优越性。
ADCP-D产品成为功能强大的管道测流系统。采集高质量的剖面数据,采用坐底的安装方式,借助于智能声波脉冲功能,即使水流条件发生变化,仍然可以获得高分辨率和高质量的流速、流量、流向、水位等数据。
特别适用于:
■灌溉渠道
■非满管管道

ADCP-D的性能参数

产品型号

ADCP-D

工作频率

2000KHZ

声路

平面阵列单波束

指向性开角

1.4°

测量范围(水深)

0.07m至15m

盲区

0.07m

单元层数

最大256层

单元尺寸

0.06-2m(动态可调)

测量精度

±0.5%

流速分辨率

0.001m/s

流速测量范围

±10m/s

温度传感器测量范围

 -25℃~75℃

温度精度

±0.4℃

水位测量

内置压力水位计

测量范围:最大10m                精度:±0.1%FS

可外接雷达水位计

工作频率

1-60min可调

数据输出

实时水位、平均流速、面积、流量等

工作温度

 -10℃~60℃

存贮温度

 -20℃~70℃

标配深度

水下20m

防护等级

IP68

防爆等级

Ex ib IIB T4 Gb

工作电压

DC 7-15V

功耗

小于1.0W

通讯协议

MODBUS RS485

传感器尺寸

295*60*60 mm

空气中质量

2.3Kg

水中质量

0.24Kg

可靠性

MTBF

>=25000h


* : 实际可测最大剖面深度随测量断面的具体条件的不同而变化;
** : 波束指向角是指在半功率(-3dB)时的角度;
*** : 功耗会随功能和实时流量显示功能的开关而变化。

使用环境

存储环境温度: -20~70℃
测量水体温度:-10℃~60℃
现场操作单元操作温度:-10~60℃
现场操作单元操作湿度:<=95%
现场操作单元防护等级:IP67
剖面仪防护等级:IP68
剖面仪防爆等级:Ex ib IIB T4 Gb
流速计机械结构外形尺寸(单位:mm)

剖面仪 材质

剖面仪:316L,POM
现场操作显示单元:铝合金+表面漆
滑动式安装支架:SS304不锈钢

性能参数

产品型号

ADCP-D

工作频率

2000KHZ

声路

平面阵列单波束

指向性开角

1.4°

测量范围(水深)

0.07m至15m

盲区

0.07m

单元层数

最大256层

单元尺寸

0.06-2m(动态可调)

测量精度

±0.5%

流速分辨率

0.001m/s

流速测量范围

±10m/s

温度传感器测量范围

 -25℃~75℃

温度精度

±0.4℃

水位测量

内置压力水位计

测量范围:最大10m                精度:±0.1%FS

可外接雷达水位计

工作频率

1-60min可调

数据输出

实时水位、平均流速、面积、流量等

工作温度

 -10℃~60℃

存贮温度

 -20℃~70℃

标配深度

水下20m

防护等级

IP68

防爆等级

Ex ib IIB T4 Gb

工作电压

DC 7-15V

功耗

小于1.0W

通讯协议

MODBUS RS485

传感器尺寸

295*60*60 mm

空气中质量

2.3Kg

水中质量

0.24Kg

可靠性

MTBF

>=25000h


* : 实际可测最大剖面深度随测量断面的具体条件的不同而变化;
** : 波束指向角是指在半功率(-3dB)时的角度;
*** : 功耗会随功能和实时流量显示功能的开关而变化。
