剖面流速仪

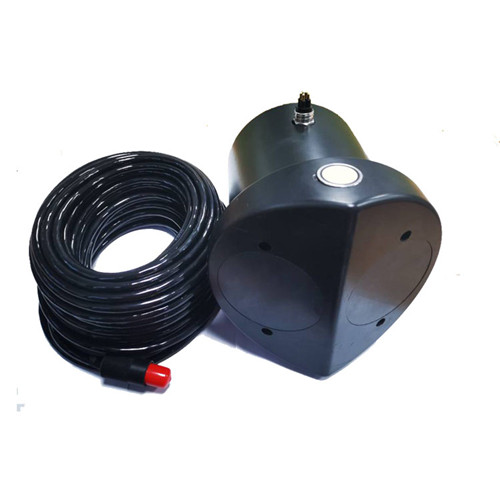

声学多普勒流速剖面仪ADCP600

  • 品牌 : ZYZL

 产品型号: ADCP-600   工作频率: 600KHZ   声路: 平面阵列双波束   水平超声波夹角: 130°   指向性开角: 1.4°   测量范围: 100m   盲区: 0.07m(根据工作频率会不同)   单元层数: 256层

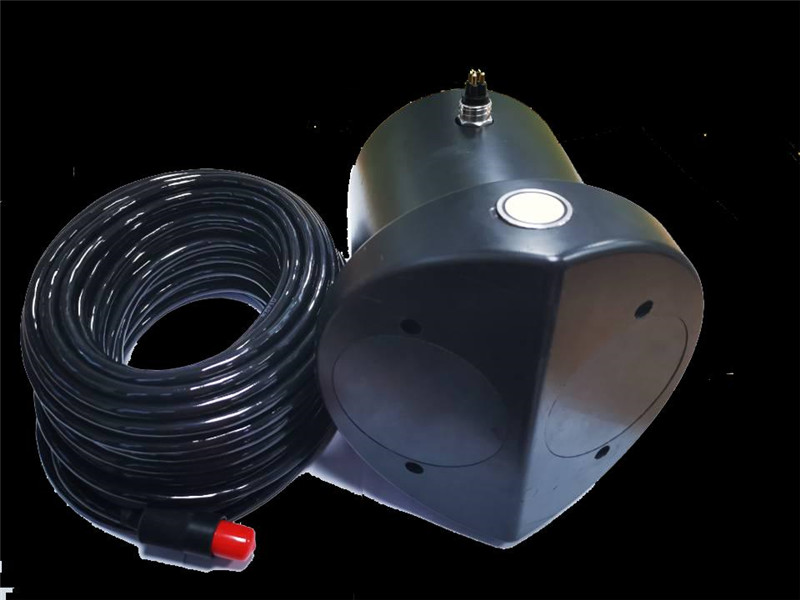

声学多普勒流速剖面仪ADCP600

  ADCP-600主要应用于水文、水利、排水、灌区、海绵城市的渠道、河道流速流量测量!在河流、渠道的水文测验工作中,流速、流量和流向的测量是很重要的工作,传统的流量测验方法主要有流速仪法、浮标法等,测验手段有人工船测、缆道测量等,这些测验方法原理简单明了、实用性强,但是费工费时,效率低。为适应新时代经济社会发展和防汛工作的需求,及时想各级防汛抗旱部门提供准确的水文信息,特别在大洪水时,需要快速采集河流的洪水流量数据,声学多普勒流量仪测流有不可比拟的优越性。
  优势:
  中仪知联流速产品,性能更稳定测量更;
  分层流速测量,更适应宽流域的流速分布;
  分层流速流向测量,掌握水体的流动趋势;
  Web云端数据服务;
  内置水深测量探头;
  流量仪简单易用;
  内置温度传感器,自动校准声速;
  内置姿态传感器、水位传感器测量;
  外形小型及流线型的设计,方便安装。
  用途
  中仪ADCP-600系列成为功能强大的测流系统。采集高质量的水平剖面数据。采用侧式的安装方式,借助于智能声波脉冲功能,即使水流条件发生变化,仍然可以获得高分辨率和高质量的数据。特别适用于:
  ■混凝土渠道  ■天然河流  ■小溪  ■灌溉渠道  ■水电水道  ■排水渠道
  基本原理
  声学多普勒剖面流量计(ADCP)是利用声学多普勒效应进行测流的。从设备的换能器发生一定频率的脉冲,当该脉冲碰到水中的发射物体(如悬浮物质)后产生回波信号,该回波信号被声学多普勒流速仪接收。悬浮物质会随水流而漂移,从而产生多普勒效应(即回波信号额频率与发射信号的频率之间产生一个频差),通过测量得到的多普勒频移可得到相应点的流速。
  声学多普勒流量仪安装有2个换能器,换能器与安装中心轴线有一定的夹角,每个换能器既是发射器又是接收器。换能器发射的声波能集中于较窄的范围内也称为声束。假定悬浮物质的运动速度和水体流速相同,当悬浮物质的运动方向是接近换能器时,换能器接收到回波频率比发射波的频率高;当悬浮物质的运动方向是背离换能器时,换能器接收的回波频率比发射频率低。声学多普勒频移,即发射声波频率与回波频率之差:
  2、性能参数
  产品型号:       ADCP-600
  工作频率:       600KHZ
  声路:           平面阵列双波束
  水平超声波夹角: 130°
  指向性开角:     1.4°
  测量范围:       100m
  盲区:            0.07m(根据工作频率会不同)
  单元层数:        256层
  单元尺寸:         0.06-2m(根据工作频率会不同)
  测量精度:         ±0.5%
  流速分辨率:       0.001m/s
  流速测量范围:     ±10m/s
  温度传感器测量范围:-25℃~75℃
  姿态传感器精度:    ±0.5°
  温度精度:          ±0.4℃
水位测量:超声波水位测量范围 :0.5-20m
            陶瓷压力水位测量范围:20m可外接雷达水位精度±2mm,±0.02%FS
  工作频率:             1-60min可调
  数据输出:             实时水位、平均流速、面积、流量等
  工作温度:          -10℃~60℃
  存贮温度:          -20℃~70℃
  标配深度水下:        50m
  防护等级:             IP68
  工作电压:            DC 7-15V
  功耗:                小于1.5W(根据工作频率会不同)
  通讯协议:            MODBUS RS485等
  传感器尺寸:         158*220*200 mm
  空气中质量:         3.8Kg
  水中质量:            0.65Kg
  可靠性:              MTBF>=25000h
  3、环境
  存储环境温度: -20~65℃
  测量水体温度:-25℃~75℃
  现场操作单元操作温度:-10~60℃
  现场操作单元操作湿度:<=95%
现场操作单元防护等级:IP67
剖面仪防护等级:IP68

声学多普勒流速剖面仪ADCP600

性能参数

产品型号:       ADCP-600
工作频率:       600KHZ
声路:           平面阵列双波束
水平超声波夹角: 130°
指向性开角:     1.4°
测量范围:       100m
盲区:            0.07m(根据工作频率会不同)
单元层数:        256层
单元尺寸:         0.06-2m(根据工作频率会不同)
测量精度:         ±0.5%
流速分辨率:       0.001m/s
流速测量范围:     ±10m/s
温度传感器测量范围:-25℃~75℃
姿态传感器精度:    ±0.5°
温度精度:          ±0.4℃
水位测量:超声波水位测量范围 :0.5-20m
陶瓷压力水位测量范围:20m可外接雷达水位精度±2mm,±0.02%FS
工作频率:             1-60min可调
数据输出:             实时水位、平均流速、面积、流量等
工作温度:          -10℃~60℃
存贮温度:          -20℃~70℃
标配深度水下:        50m
防护等级:             IP68
工作电压:            DC 7-15V
功耗:                小于1.5W(根据工作频率会不同)
通讯协议:            MODBUS RS485等
传感器尺寸:         158*220*200 mm
空气中质量:         3.8Kg
水中质量:            0.65Kg
可靠性:              MTBF>=25000h

3、环境
存储环境温度: -20~65℃
测量水体温度:-25℃~75℃
现场操作单元操作温度:-10~60℃
现场操作单元操作湿度:<=95%
现场操作单元防护等级:IP67
剖面仪防护等级:IP68

选型表

ADCP=600

|

测量河道宽度

|





|

06

600KHz,100m

|





|

99

特殊定制:。

|

|

仪表通讯电缆长度

|

|

0

25 m

|

|

1

100 m

|

|

2

200 m

|

|

9

特殊定制:(<=500m)。

|

|

|

供电电源

|

|

|

D

12VDC,通过PC软件操作

|

|

|

G

(配现场DTU远程)12VDC

|

|

|

A

(配变送器)220VAC,50Hz

|

|

|

I

(配变送器)24VDC

|

|

|

|

输出

|

|

|

|

A

RS485

|

|

|

|

B

4 - 20mA

|

|

|

|

Y

特殊定制:。

|

|

|

|

|

安装方式



|

|

|

|

H

水平侧装式











V

垂直坐底式
