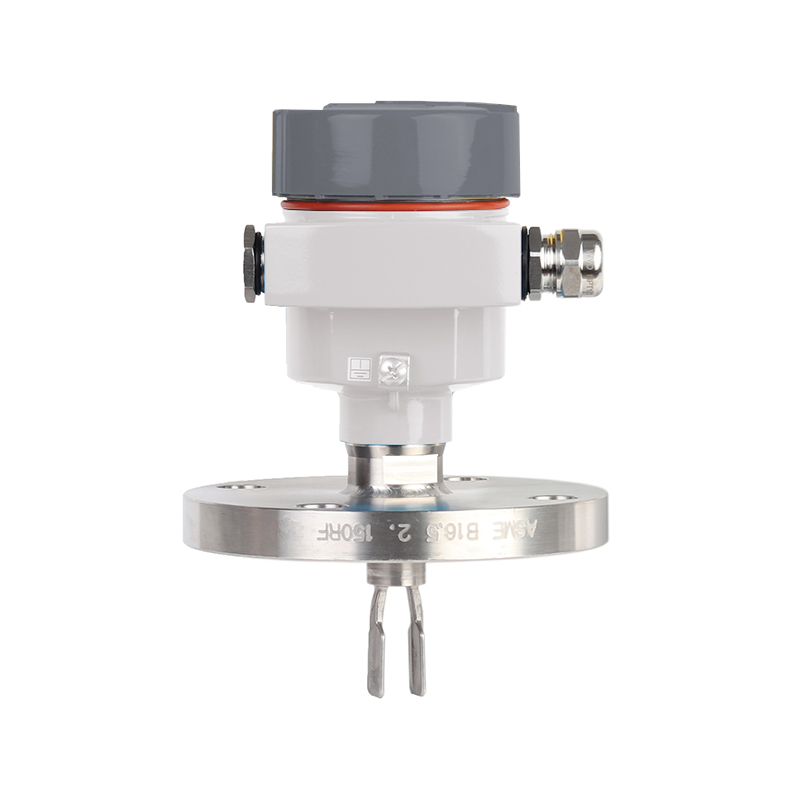

音叉液位开关LTL50

  • 品牌 : 中仪知联

LTL50音叉液位开关是专用于容器、槽罐和各种管道的液位测量,广泛应用于水利、化工、环保、食品、医药等行业。

    ——音叉液位开关LTL50——


     ——1.1 产品概述

LTL50音叉液位开关通过隔爆防爆认证,是一种高可靠性紧凑型的专用于液位测量的控制开关。不仅适用于容器、储罐、槽罐中的液位测量,而且适用于导管的液位测量。同时,基于检测叉体浸泡于介质时振动频率变化的设计原理,产品还适合于有泡沫、气泡、粘稠液体以及振动干扰的复杂测量场合。可测量液体的最低密度达0.5g/cm³。

——1.2 工作原理

LTL50音叉液位开关采用压电器件实现叉体的振动驱动与检测。当叉体与被测液体接触时,叉体的谐振频率明显降低,振动频率的变化直接反应在压电检测器件的输出信号上,检测电路对频率的变化进行判别并输出一个开关信号。

——1.3 应用范围

LTL50音叉液位开关是专用于容器、槽罐和各种管道的液位测量,广泛应用于水利、化工、环保、食品、医药等行业。

——1.4 产品特点

(1) 叉体采用紧凑型设计,叉体长仅40mm ,特别适合管道测量;

(2) 最小允许介质密度0.5g/cm³

(3) 抗干扰能力强,免受于泡沫、气泡、粘稠、振动以及液体特性的影响;

(4) 耐高温设计,过程温度可达250℃,行业领先;

(5) 基于检测频率变化的设计,具有高可靠性;

(6) 通过本安、隔爆防爆认证。



——音叉液位开关LTL50——

——技术参数——

LTL50选型表
认证
P非防爆型
A本安型(Ex ia IIC T1~T6 Ga)
G 隔爆型(Ex d IIC T1~T6 Gb)
过程温度
C(-50~150℃)
H(-50~250℃)
A(-50~150℃)(带气密绝缘套管)
B(-50~250℃)(带气密绝缘套管)
过程连接

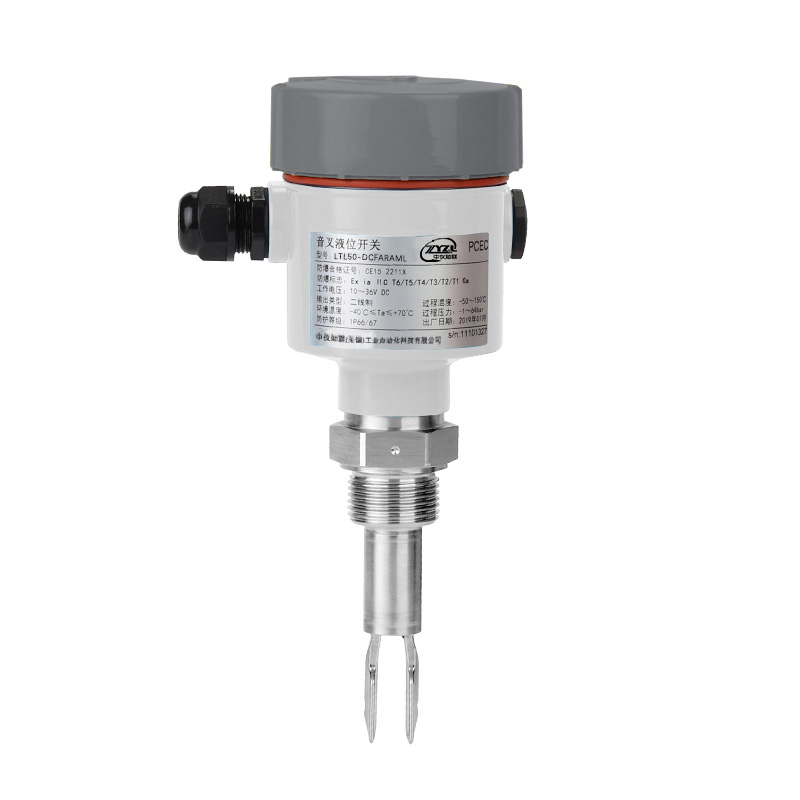

TC 螺纹 G¾'' A
TD 螺纹 ¾'' NPT
TE螺纹 G1'' A
TF 螺纹 1'' NPT
FA 法兰 DN25 PN40/316L
FB法兰 DN50 PN40/316L
FB法兰 DN25 PN40/ECTFE涂层
FD 法兰 DN50 PN40/ECTFE涂层
FE法兰 DN25 PN40/PFA涂层
FF法兰 DN50 PN40/PFA涂层
FG法兰 DN25 PN40/Enamel涂层
FH 法兰 DN50 PN40/Enamel涂层

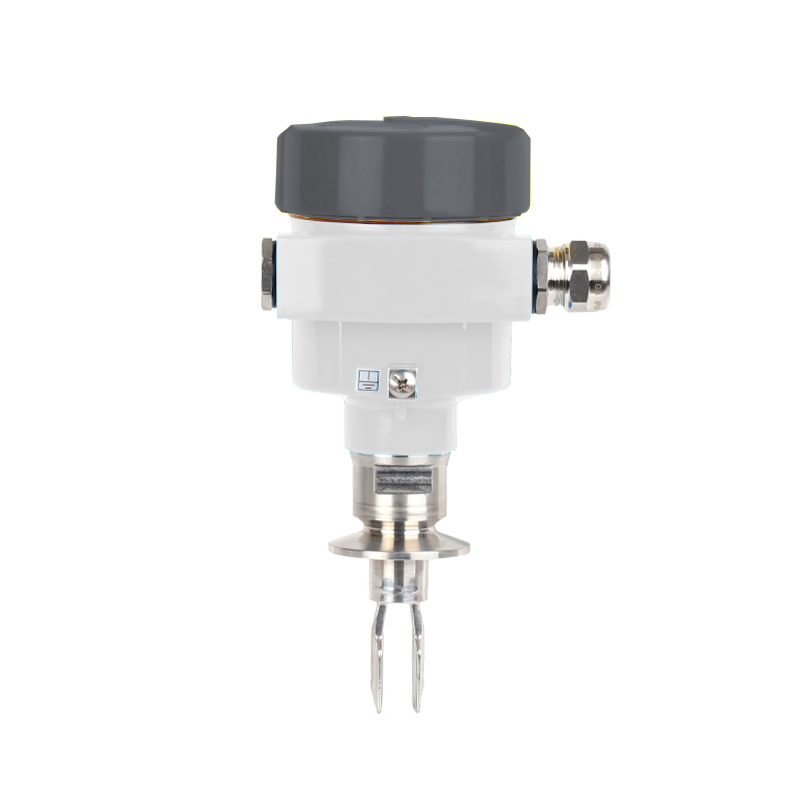

CB卡箍 1'',Ra<0.8um
XX 客户定制
电源与输出
4 继电器(20~72V DC/20~253V AC)①
6 二线制 8/16mA(10~36V DC)
8Namur(≤1mA/≥ 2.1mA,8.2V DC)
外壳/防护等级
A铝合金/IP66/IP67(0.2bar)
电缆入口

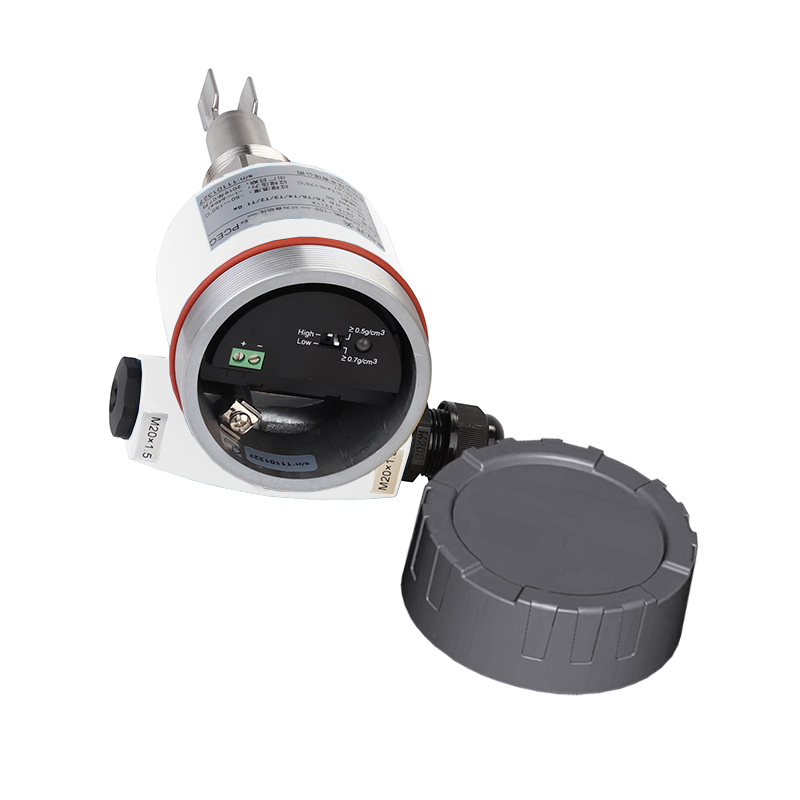

MM20×1.5
N1/2NPT
插入深度
S标准型(69mm)
加长型(80mm≤L≤6000mm,插入深度可选,

  特殊型,用户自定义
