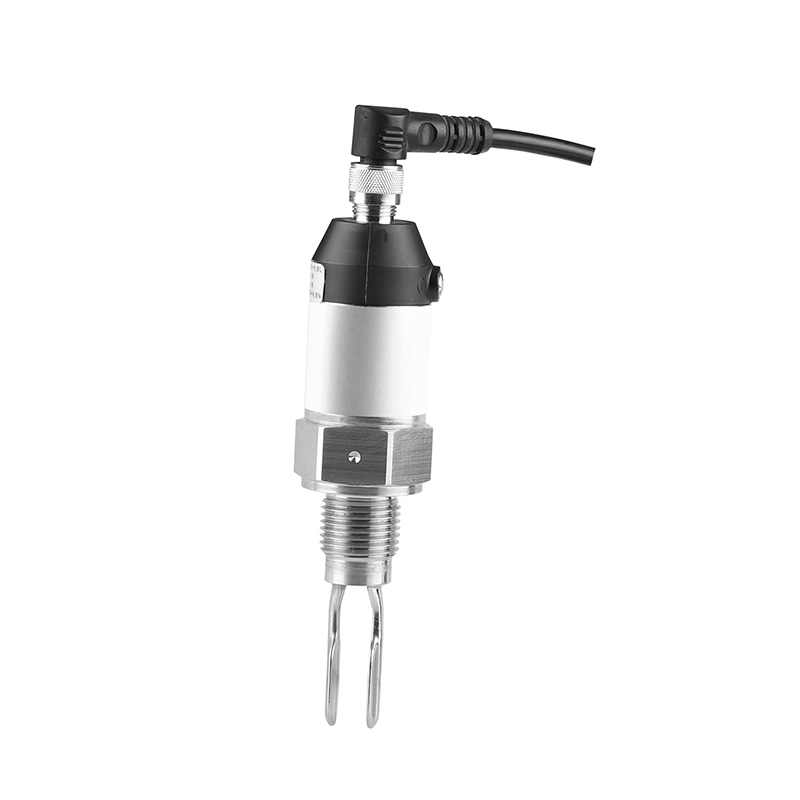

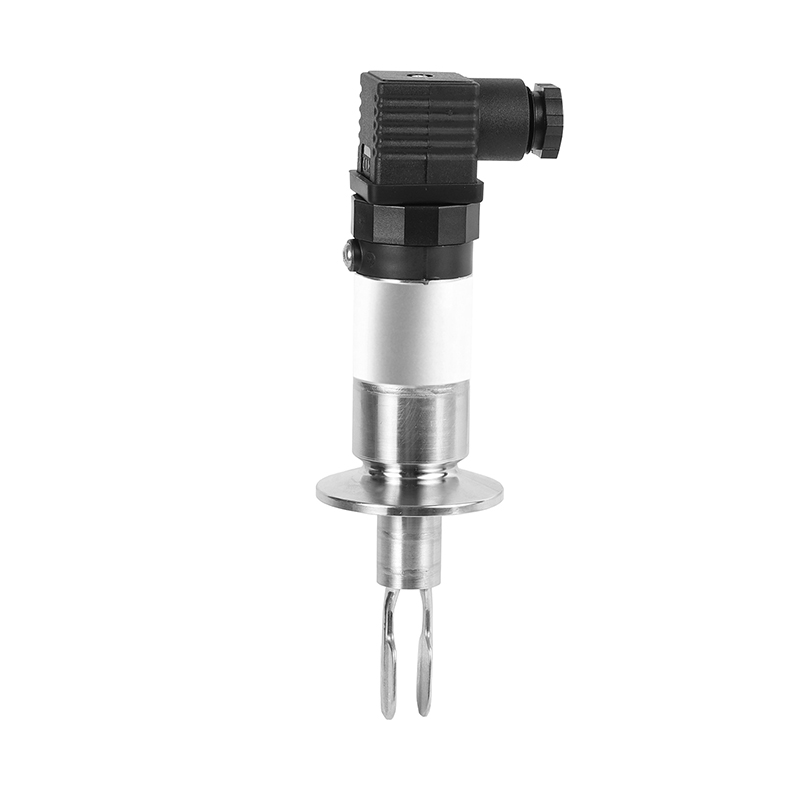

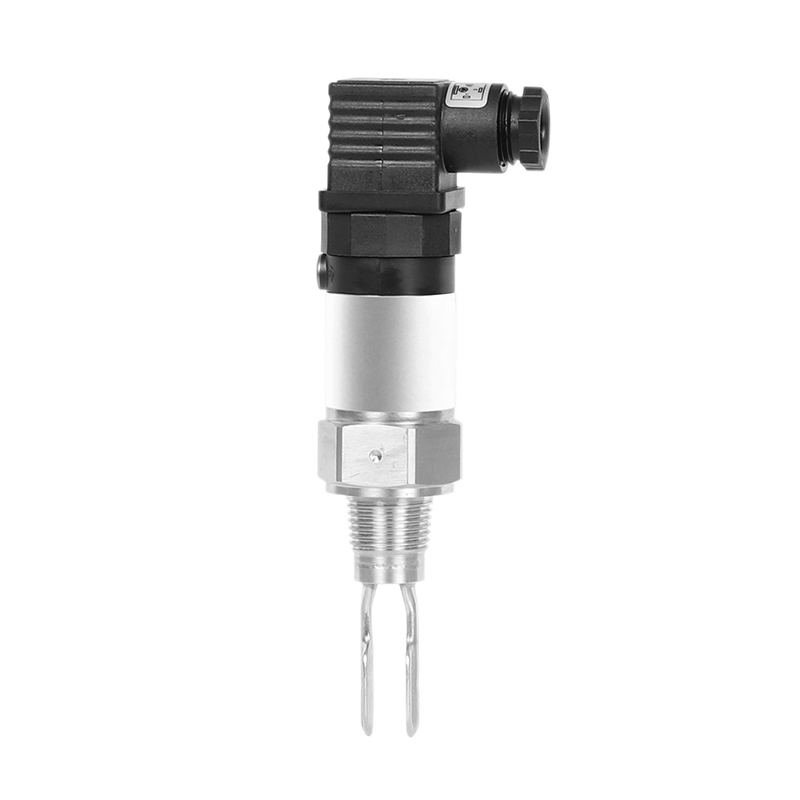

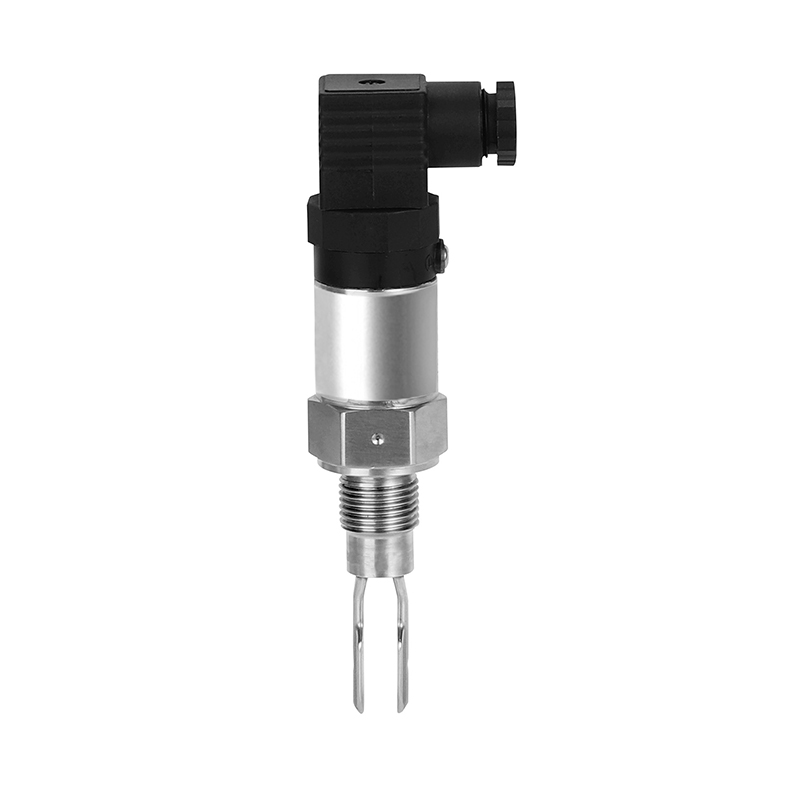

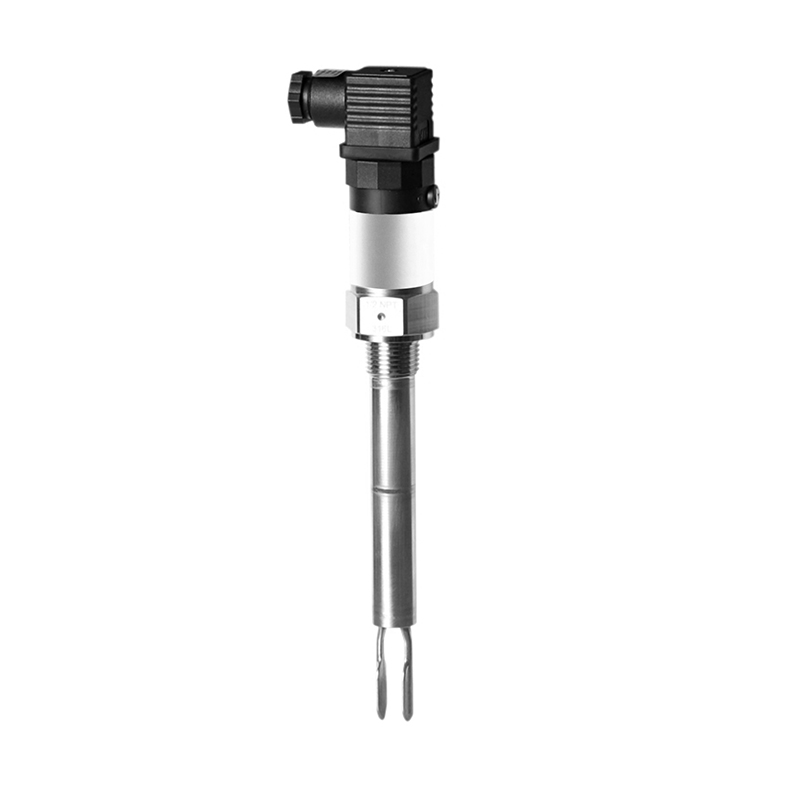

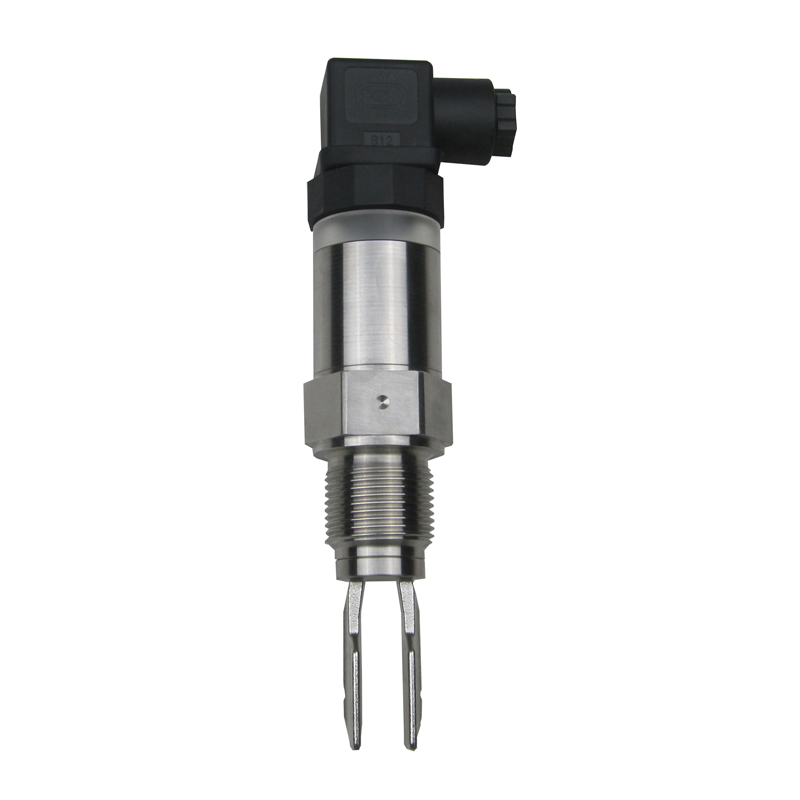

紧凑型音叉液位开关LTL-20

品牌 : 中仪知联

中仪知联LTL-20紧凑型音叉液位开关是专用于液位测量的经济型限位控制开关。产品整体结构小巧轻便，产品总长度160.5mm，最大直径31.5mm，其中音叉长度仅有38mm。该产品不仅适用于容器、储罐、槽罐内有泡沫、气泡、粘稠液体以及有振动干扰的液位测量，更适用于小型容器和罐体周围空间狭小的场合。同样基于检测叉体浸泡于介质时振动频率变化的设计原理，产品可测量介质密度低至0.7g/cm3。 LTL 20不受介质电导率、堆积、扰动、流动、气泡的影响，是浮球开关、电导式电容式、光学传感器的理想替代品。LTL 20还可用于卫生场合。
LTL 20不适用于危险场合和介质温度高于150℃的场合。

在线购买

——紧凑型音叉液位开关LTL-20——

——工作原理——

—工作原理基于检测叉体浸泡于介质时振动频率变化的设计原理工作。即当叉体与被测液体接触时，叉体的谐振频率明显降低，振动频率的变化直接反映在压电检测器件的输出信号上，检测电路对频率的变化进行判别并输出一个开关信号。

——典型应用——

—主要应用于要求低成本、非防爆场合以及管道和容器周围空间狭小场合的的液位测量。

— 泵保护系统中的液位测量。

— 农药厂中除草剂、杀菌剂等的液位测量。

— 其他过程温度不超过 150℃的液位测量和控制


——产品特点——

◼ 结构小巧轻便，总长160.5mm，最大直径31.5mm，叉体长仅 38mm。

◼ 特别适合管道测量及狭小空间的液位测量。

◼ 经济实用、价格低廉、性价比高且通过。

◼ 免受泡沫、气泡、粘稠、振动以及液体特性的影响。

◼ 基于检测频率变化的设计，具有高可靠性。

◼ 操作简单、安全可靠、通用性强。适用液体

——适用液体——

密度大于 0.7g/cm3

粘度 1～10000mPa.s①

流速最大 6m/s

音叉物位计 LTL20选型表

LTL20 - X X X X

X----------------认证

X-------------过程连接

X--------开关输出

X----应用；电缆入口

认证:

0	非防爆场合, WHG, 泄漏检测
9	特殊型,用户自定义

过程连接:

0	螺纹 ISO228 G1/2, 316L
1	螺纹 ISO228 G3/4, 316L, 安装 >焊座附件
6	螺纹 ISO228 G1, 316L
7	螺纹 ISO228 G1, 316L, 安装 >焊座附件
2	螺纹 ANSI NPT1/2, 316L
3	螺纹 ANSI NPT3/4, 316L
4	螺纹 NPT 1" 316L
9	特殊型,用户自定义

开关输出:

2	3-接线 PNP 10-35VDC
4	继电器(SPST,可选常开/常闭)10～35VDC
5	继电器(SPST,可选常开/常闭)85～253VAC
9	特殊型,用户自定义

应用；电缆入口

0	100℃; 插接头 ISO4400 Pg11, IP65/67
5	100℃; 插接头 M12, IP67
B	150℃; 插接头 ISO4400 Pg11, IP65/67
D	150℃; 插接头 M12, IP67
9	特殊型,用户自定义
