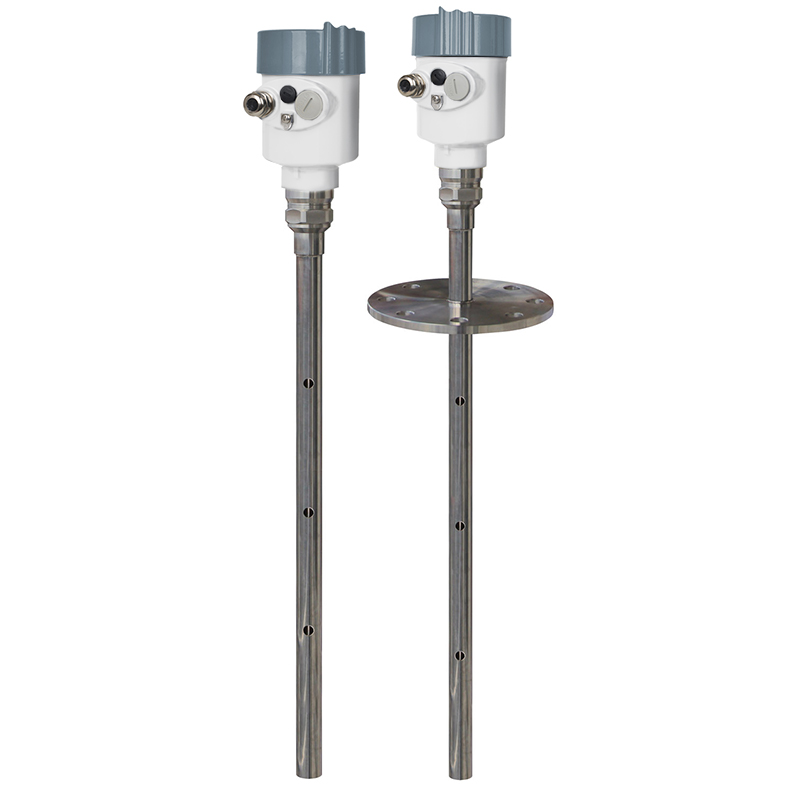

LGR33导波雷达物位计
- 品牌 : 中仪知联
中仪知联导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数发生突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
——LGR33导波雷达物位计——
——工作原理——
—中仪知联导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数发生突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比
——输入——
—导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

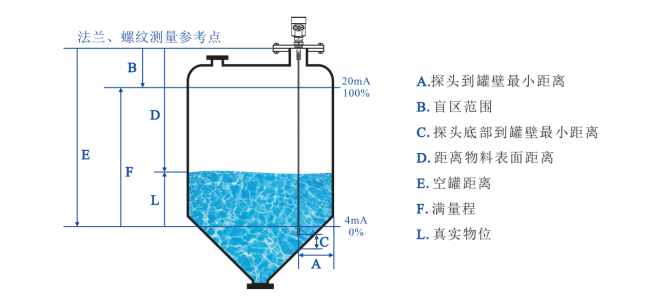

反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2,其中C为光速因空罐的距离E已知，则物位L为：L=E-D
——输出——
—通过输入空罐高度E（=零点），ch罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境，对应于4－20mA输出。
——产品特点——
1.导波雷达物位计采用了先进的微波处理技术和独特的Echo Discovery回波处理技术，接触式测量，测量精度高，测量更准确。同时导波雷达抗粘附，不受介质温度、粘附等外界环境的影响。
2.多种过程连接方式及探测组件的型式，使得70X系列导波雷达物位计适用于各种复杂工况及应用场合。如：高温、高压及低介电常数介质等。
3.采用脉冲工作方式，产品发射功率极低，可安装于各种金属、非金属容器，对人体及环境均无伤害
——LGR33导波雷达物位计——
——产品参数——
适用介质：液体，特别是低介电常数的液体
应 用：无离子水、脱氧水等液体的测量
防爆认证：Exia IIC T6 Ga/ Exd ia IIC T6 Gb
测量范围：6m
频 率：500MHz-1.8GHz
天 线：同轴管式天线
测量精度：±5mm
过程温度：（-40～250）℃
过程压力：（-0.1～4）MPa
信号输出：（4～20）mA/HART
现场显示：四位LCD 可编程
电 源：两线制（DC24V）/四线制（DC24V/AC220V）
外 壳：铝/ 塑料
过程连接：螺纹/法兰（选配）
