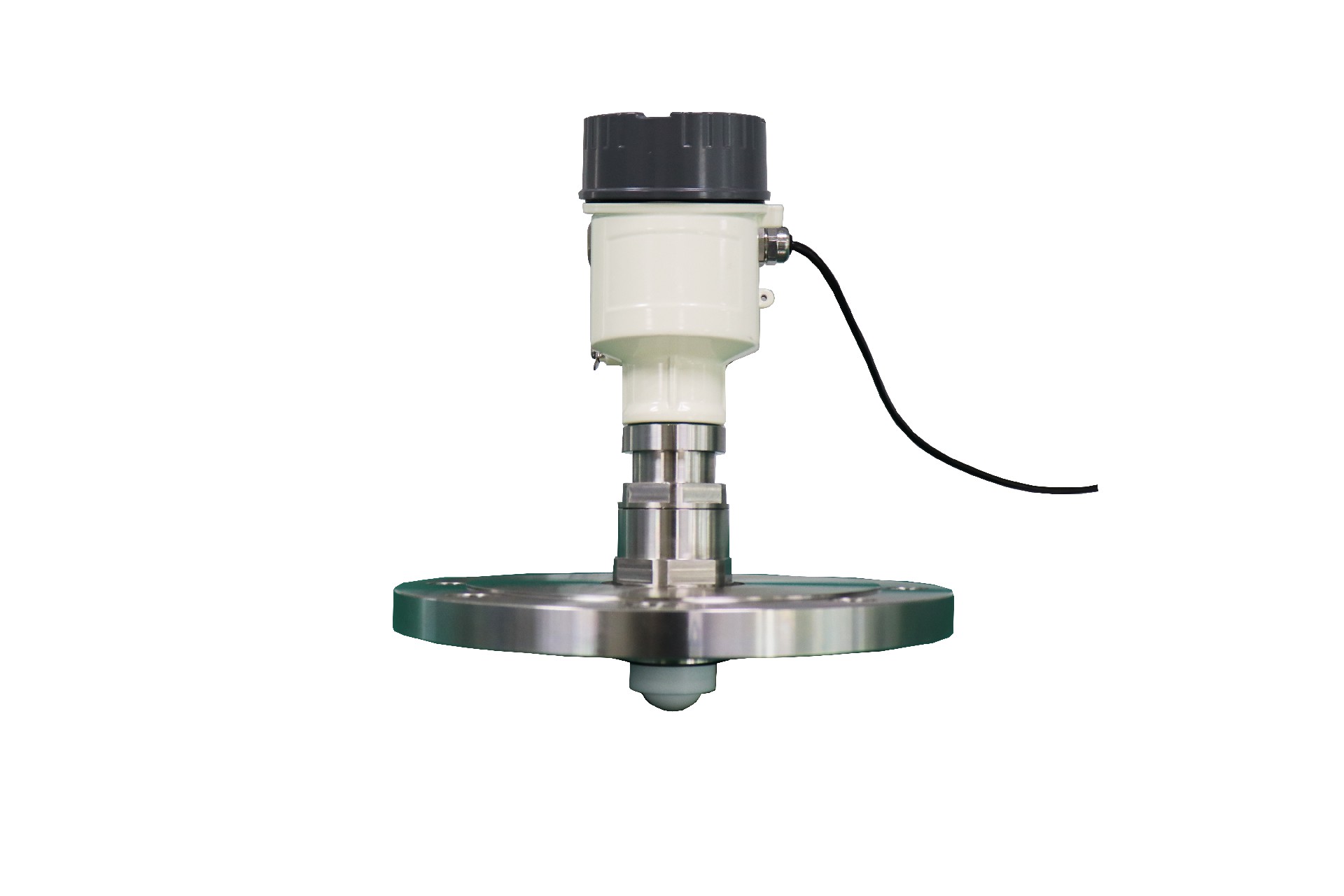

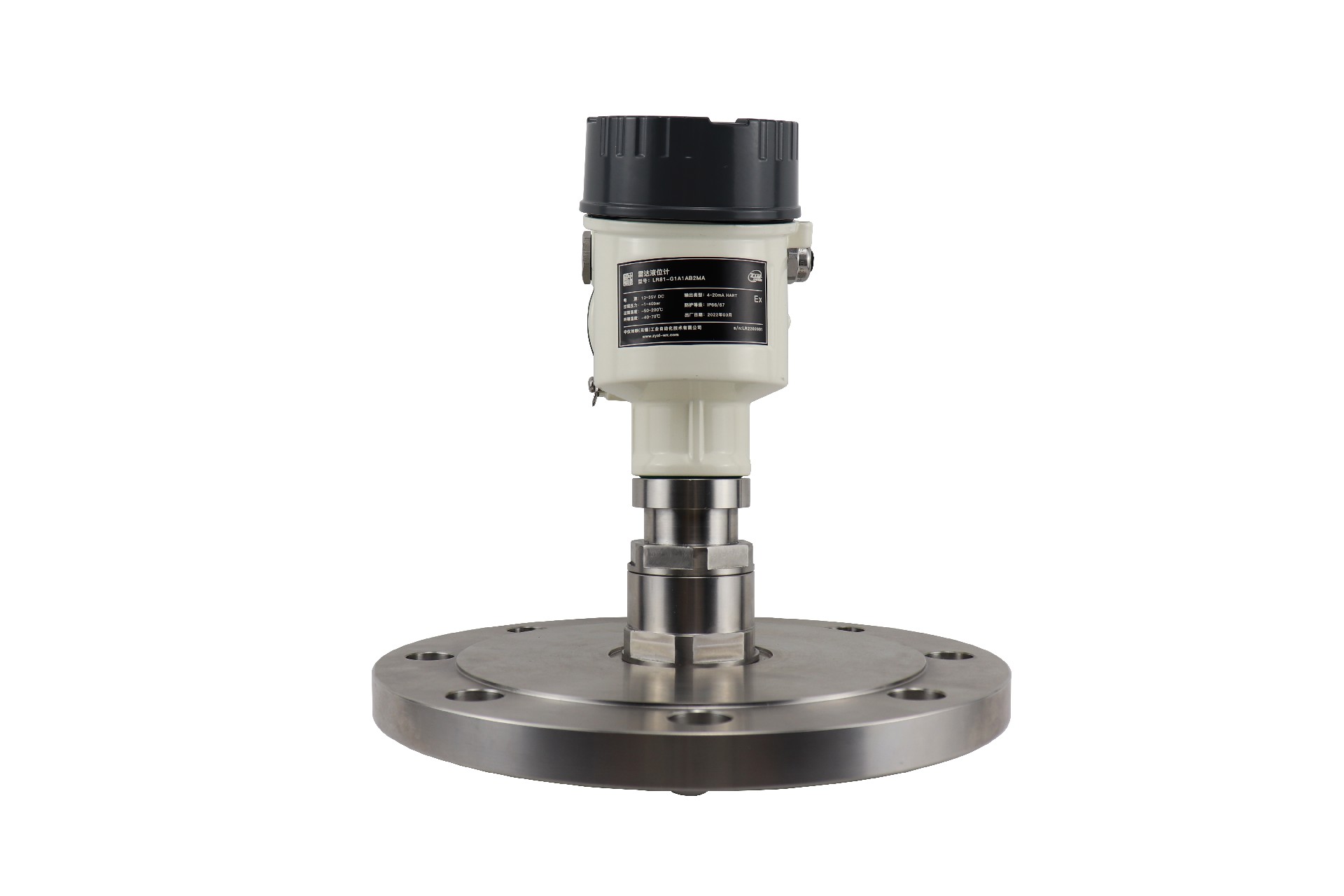

120GHz调频连续波0.5mm高精度LR86雷达液位计（量程30米）

品牌 : 中仪知联

精度：0.5mm; 量程30m; 优于1mm精度雷达LR86，BPM, TRL/2通讯功能可以保证我们的高精度雷达可以无缝直接替换霍尼韦尔和爱默生的罐区高精度雷达！

在线购买

产品概述

调频连续波雷达（Frequency Modulated Continuous Wave Radar），是指发射频率受特定信号调制的连续波雷达。调频连续波雷达通过比较任意时刻回波信号频率与此时刻发射信号的频率的之差方法来得到目标的距离信息，距离正比于两者的频率差。目标的径向速度和距离可由测量的二者频率差处理后得到。与其他测距测速雷达相比，调频连续波雷达的结构更简单。FMCW 雷达的技术经验较丰富，具有发射功率峰值较低、容易调制、成本低、信号处理方法简单等特点，因而是雷达液位计中常用的雷达体制。角波调制可以同时得到物体的距离和速度信息。

FMCW 雷达优点

调频连续波(FMCW)雷达是通过对连续波进行频率调制，根据发射信号和回波信号的频率差、相位差来获取目标信息的一种雷达体制。与脉冲体制雷达相比，它具主要具有以下优点：

(1) 由雷达理论可知，距离分辨力是由雷达信号的带宽决定的，FMCW 雷达具有较大的带宽，因此具有较高的距离分辨力。

(2) 由于 FMCW 雷达的回波信号延时远小于发射信号的时宽，所以雷达发射机和接收机可以同时工作，不存在距离盲区。

(3) 在一定噪声功率条件下，雷达的检测能力由雷达信号的能量决定。FMCW 雷达具有超大的时带积，远大于相同信号带宽和电平的脉冲雷达，所以在相同检测能力条件下，FMCW 雷达发射功率低，不易被截获。

(4) 由于 FMCW 雷达具有超大的时宽带宽积，所以不需要较高的峰值功率，这样它的工作电压就比较低，不需要使用高功率、高电压器件，从而使得整个系统结构简单，体积较小、重量较轻、成本较低。

雷达产品经过几年的迭代研发、生产和销售，雷达产品的拥有了频率有24G（LR4X系列）、80G（LR6X系列）和120G（LR2X系列和（LR8X系列）），每个系列化产品也有不同的用途的大型号型谱，如LR8系列有（LR80波导雷达、LR81标准液体雷达、LR82单腔体雷达、LR84固体料位计、LR86高精度雷达）。

在高精度雷达成功的投入生产销售基础上，公司开发了高精度雷达配套罐区其他工业仪表罐旁仪表、多点平均温度计、压力变送器和罐区管理软件，形成了一个完整罐区管理软硬件系统方案。

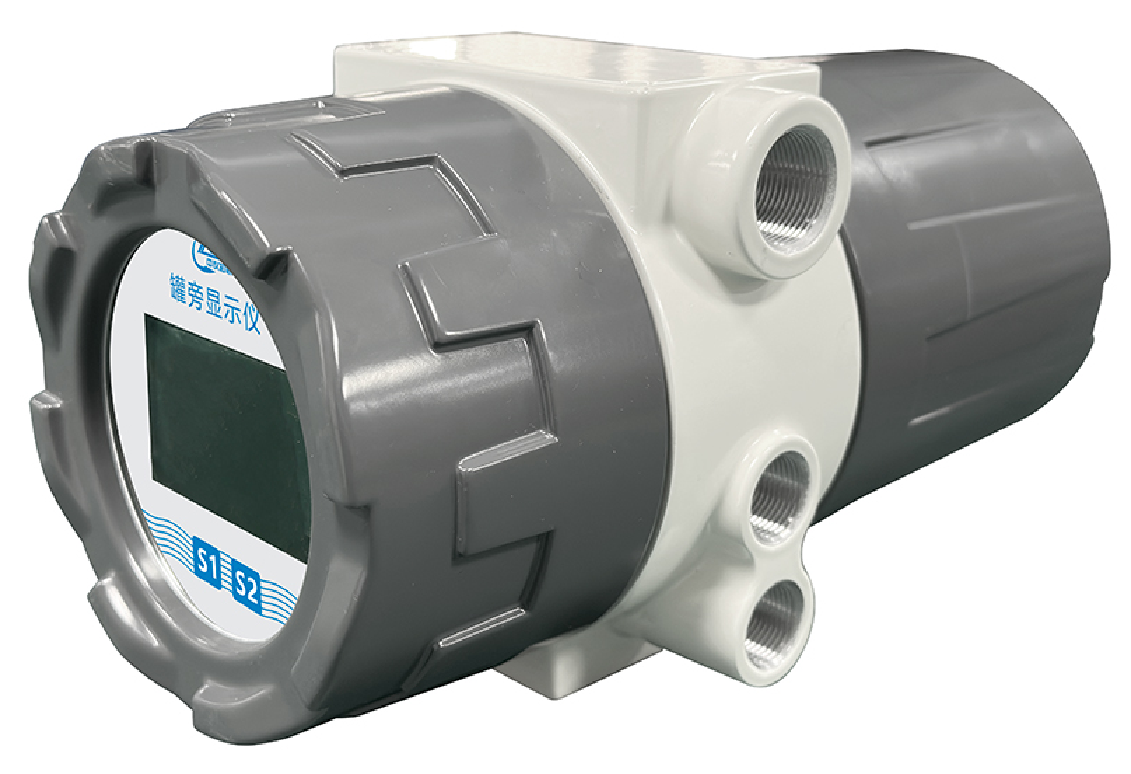

罐旁仪表

供电电源： 220VAC，四线制

显示内容：液位值，液相平均温度值

和储罐仪表的通讯： Modbus RTU /RS485 Modbus，HART

和上位系统的通讯： BPM, TRL/2, MODBUS RTU, MODBUS TCP

过程压力：常温

过程温度：常压

外壳：铸铝

防护等级: IP66/IP67

防爆等级： Ex db IIC T6 Gb

电气接口数量：2个M25,4个M20
