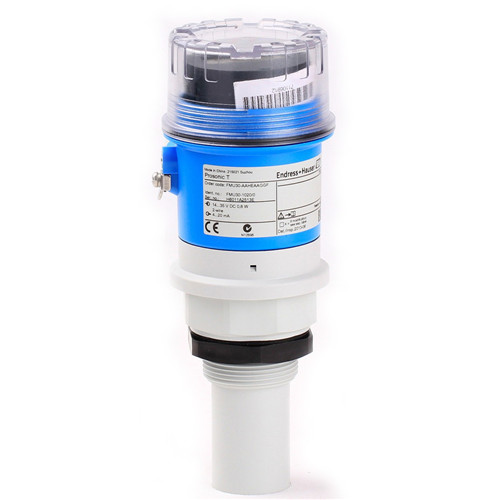

FMU30-AAHEAAGGF超声波液位计
- 品牌 : E+H
8m超声波物位计 FMU30通常的选型及含义 FMU30-AAHEABGHF [AA] 认证: 非防爆场合 [H] 显示,操作: 现场包络线显示,按键 [E] 电气连接: 电缆密封套 M20, IP68 [AB] 传感器: 2"; 8m 液体/3.5m 固体; 0.35m [GHF] 过程连接: 螺纹 ISO228 G2, PP
超声波物位计 FMU30简介和选型
超声波液位计FMU30 性能参数
超声波液位计FMU30液体量程：5m OR 8m
FMU30超声波液位计分辨率：1mm
精度：±3 mm OR 0.2%
FMU30盲区：25cm OR 35cm
超声波液位计供电：24VDC（标准）；220VAC（可选）
超声波液位计FMU30显示：清晰的多行文本图解显示、包络线显示
FMU30超声波液位计输出：4-20mA
FMU30超声波液位计过程连接：1-1/2”(5m),2”(8m)
FMU30超声波液位计外壳材质：F16塑料 透明显示盖
超声波液位计FMU30优势特性
FMU30超声波液位计是FMU230、FMU231的理想升级替代品
FMU30超声波液位计防护等级好，性价比高
FMU30超声波液位计菜单引导功能，轻松实现现场操作
超声波液位计FMU30典型应用
污水提升泵站、污水处理池
废水、泥浆、石灰浆
地下油罐
流动性好的固体粉料、颗粒料
E+H超声波物位计FMU30的安装必备件遮阳防护罩
虽然FMU30探头部分防护等级是IP68，但变送器是IP66
FMU30超声波液位计安装在户外时一定要加装加遮阳
FMU30超声波液位计安装在户外如果不加遮阳防护罩太阳照射时
1、温度的变化超声波测量误差变大；
2、E+H超声波物位计FMU30工作的温度最高是60度，中午阳光直射，温度高于60度会引起仪表的损坏，
FMU30超声波液位计安装在户外如果不加遮阳防护罩
1、在雨水比较天，IP66防护等级不能完全保证没有雨水的渗漏进仪表变送器内，导致仪表的损坏！
5m超声波物位计 FMU30通常的选型及含义
FMU30-AAHEAAGGF
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP
8m超声波物位计 FMU30通常的选型及含义
FMU30-AAHEABGHF
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AB] 传感器: 2"; 8m 液体/3.5m 固体; 0.35m
[GHF] 过程连接: 螺纹 ISO228 G2, PP
超声波物位计FMU30选型表
认证:
|
AA |
非防爆场合 |
|
BB |
*ATEX II 1/2G Ex ia IIC T6 |
|
8A |
*NEC(NRTL)/CEC(CSA) General Purpose |
|
8C |
*NEC(NRTL)/CEC(CSA) IS Cl.I Div.I Gr.A-D |
|
IB |
*IEC Ex zone 0/1, Ex ia IIC T6 Ga/Gb |
|
NB |
*NEPSI zone 0/1, Ex ia IIC T6 Ga/Gb |
|
TA |
*TIIS Ex ia IIC T4 |
|
99 |
特殊型, 请定义TSP号 |
显示,操作:
|
G |
无; 通过Commubox + FXA291 |
|
H |
现场包络线显示,按键 |
|
Y |
特殊型, 请定义TSP号 |
电气连接:
|
E |
电缆密封套 M20, IP68 |
|
F |
螺纹 G1/2, IP68 |
|
G |
螺纹 NPT1/2, IP68 |
|
Y |
特殊型, 请定义TSP号 |
传感器:
|
AA |
1-1/2"; 5m 液体/2m 固体; 0.25m |
|
AB |
2"; 8m 液体/3.5m 固体; 0.35m |
|
YY |
特殊型, 请定义TSP号 |
过程连接:
|
GGF |
螺纹 ISO228 G1-1/2, PP |
|
GHF |
螺纹 ISO228 G2, PP |
|
RGF |
螺纹 ANSI MNPT1-1/2, PP |
|
RHF |
螺纹 ANSI MNPT2, PP |
|
YYY |
特殊型, 请定义TSP号 |
附件包含:
|
RA |
UNI 法兰 2"/DN50/50, PP 最大 4bar abs 适用于 2" 150lbs/DN50 PN16/10K 50 |
|
RB |
UNI 法兰 2"/DN50/50, PVDF 最大 4bar abs 适用于 2" 150lbs/DN50 PN16/10K 50 |
|
RC |
UNI 法兰 2"/DN50/50, 316L 最大 4bar abs 适用于 2" 150lbs/DN50 PN16/10K 50 |
|
RD |
UNI 法兰 3"/DN80/80, PP 最大 4bar abs 适用于 3" 150lbs/DN80 PN16/10K 80 |
|
RE |
UNI 法兰 3"/DN80/80, PVDF 最大 4bar abs 适用于 3" 150lbs/DN80 PN16/10K 80 |
|
RF |
UNI 法兰 3"/DN80/80, 316L 最大 4bar abs 适用于 3" 150lbs/DN80 PN16/10K 80 |
|
RG |
UNI 法兰 4"/DN100/100, PP 最大 4bar abs 适用于 4" 150lbs/DN100 PN16/10K 100 |
|
RH |
UNI 法兰 4"/DN100/100, PVDF 最大 4bar ab 适用于 4" 150lbs/DN100 PN16/10K 100 |
|
RI |
UNI 法兰 4"/DN100/100, 316L 最大 4bar ab 适用于 4" 150lbs/DN100 PN16/10K 100 |
|
R9 |
特殊型, 请定义TSP号 |
标记:
|
Z1 |
位号 (TAG), 见附加说明 |
|
|
不锈钢位号 (52006326) |
|
|
贴纸标签位号 (52006327) |
|
|
客户提供牌子上打位号 (52006329) |
5米和8米超声波液位计应用场合非常广泛；典型应用： 污水提升泵站、污水处理池、 废水、泥浆、石灰浆、 地下油罐、 流动性好的固体粉料、颗粒料等物位！
|
|
FMU30超声波物位计 |

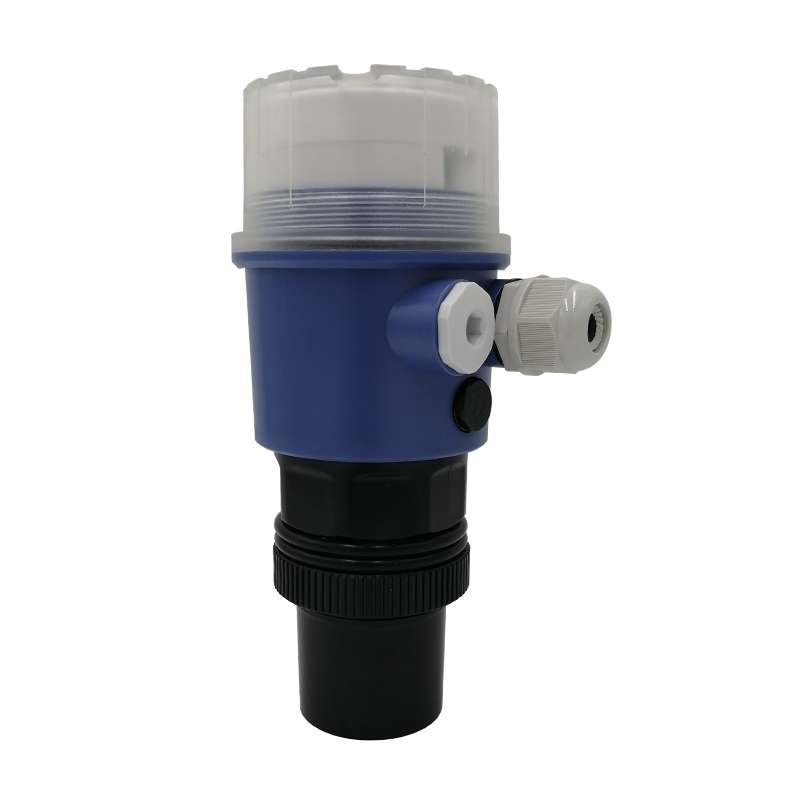

LU30超声波物位计 |
|
液体量程 |
8m 液体/3.5m 固体 |
8m 液体/3.5m 固体 |
|
认证 |
非防爆场合 |
非防爆场合 |
|
显示,操作 |
现场包络线显示,按键 |
现场包络线显示,按键 |
|
输出 |
4-20mA |
4-20mA/HART/485 |
|
分辨率 |
1mm |
1mm |
|
精度 |
±3 mm OR 0.2% |
±3 mm OR 0.2% |
|
盲区 |
25cm OR 35cm |
25cm OR 35cm |
|
探头防护等级 |
IP68 |
IP68 |
|
变送器防护等级 |
IP66 |
IP67/IP68 |
|
过程连接 |
ISO228 G2, |
螺纹M60*2 |
|
探头材料 |
ABS |
ABS/PVDF/PTFE |
|
温度补偿 |
有 |
有 |
|
|
|
|
|
下面是二款常用的选型 |
||
|
5M超声波物位计 |
||
|
|
FMU30-AAHEAAGGF/YD |
LU30-AAHE1B2AAM/RA |
|
认证 |
[AA]非防爆场合 |
[AA]非防爆场合 |
|
显示,操作 |
[H]现场包络线显示,按键 |
[H]现场包络线显示,按键 |
|
电气连接 |
[E] 电缆密封套 M20, IP68 |
[E] 电缆密封套 M20, IP68 |
|
探头 |
ABS（没有可选项） |
[1] ABS |
|
变送器 |
IP66（没有可选项） |
[A] 塑胶外壳 IP67 |
|
信号输出 |
4-20mA（没有可选项） |
[2] 4-20mA ,HART |
|
传感器 |
[AA] 5m 液体/2m 固体; 0.25m |
[AA] 5m 液体/2m 固体; 0.25m |
|
过程连接 |
[GGF]螺纹 ISO228 G1-1/2, PP |
[M] 螺纹M60*2 |
|
附件 |
[YD] 遮阳防雨罩 |
[RA] 遮阳防雨罩 |
|
价格 |
2700（2850含遮阳防雨罩） |
1200（1350含遮阳防雨罩） |
|
|
|
|
|
|
|
|
|
8M超声波物位计 |
||
|
|
FMU30-AAHEABGHF/YD |
LU30-AAHE1A2ABM/RA |
|
认证 |
[AA]非防爆场合 |
[AA]非防爆场合 |
|
显示,操作 |
[H]现场包络线显示,按键 |
[H]现场包络线显示,按键 |
|
电气连接 |
[E] 电缆密封套 M20, IP68 |
[E] 电缆密封套 M20, IP68 |
|
探头 |
ABS（没有可选项） |
[1] ABS |
|
变送器 |
IP66（没有可选项） |
[A] 塑胶外壳 IP67 |
|
信号输出 |
4-20mA（没有可选项） |
[2] 4-20mA ,HART |
|
传感器 |
[AB] 8m 液体/3.5m 固体; 0.35m |
[AB] 8m 液体/3.5m 固体; 0.35m |
|
过程连接 |
[GHF]螺纹 ISO228 G2, PP |
[M] 螺纹M60*2 |
|
附件 |
[YD] 遮阳防雨罩 |
[RA] 遮阳防雨罩 |
|
价格 |
2900（3050含 遮阳防雨罩） |
1400（1550含遮阳防雨罩） |

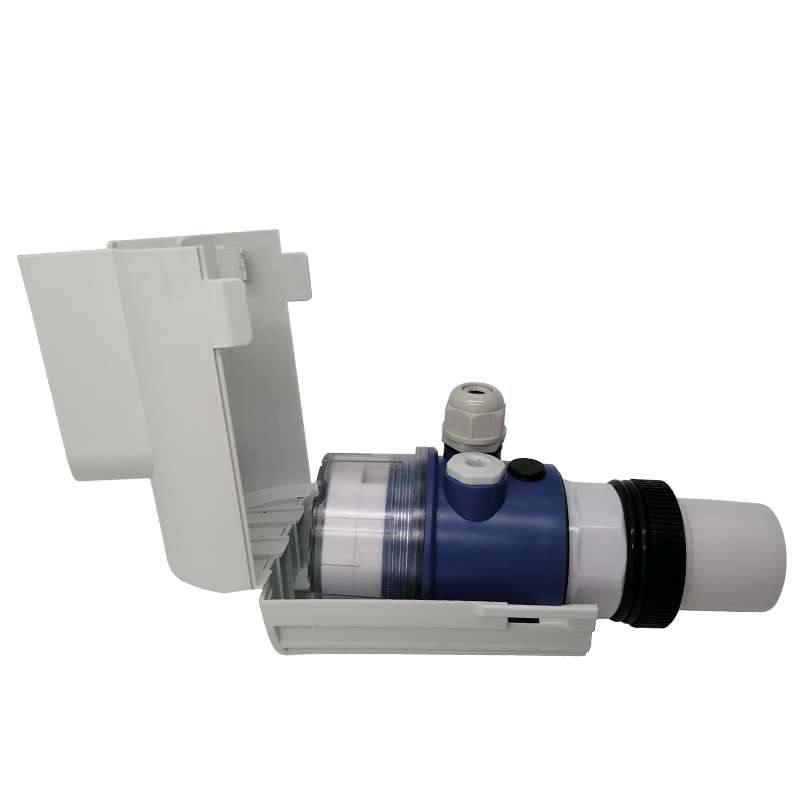

FMU30和LU30超声波物位计室外的安装必备件遮阳防护罩
虽然FMU30探头部分防护等级是IP68，但变送器是IP66，FMU30超声波液位计安装在户外时一定要加装加遮阳防雨罩。
FMU30和LU30超声波液位计安装在户外如果不加遮阳防护罩太阳照射时
1、温度的变化超声波测量误差变大；
2、超声波物位计在室外中午阳光直射，温度高于60度会引起仪表的损坏，
FMU30超声波液位计安装在户外如果不加遮阳防护罩
1、E+H的超声波物位计 FMU 30在雨水比较大的情况下变送器部分有四个小孔不能完全保证没有雨水的渗漏进仪表变送器内，导致仪表的损坏！
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP
8m超声波物位计 FMU30通常的选型及含义
FMU30-AAHEABGHF
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AB] 传感器: 2"; 8m 液体/3.5m 固体; 0.35m
[GHF] 过程连接: 螺纹 ISO228 G2, PP
