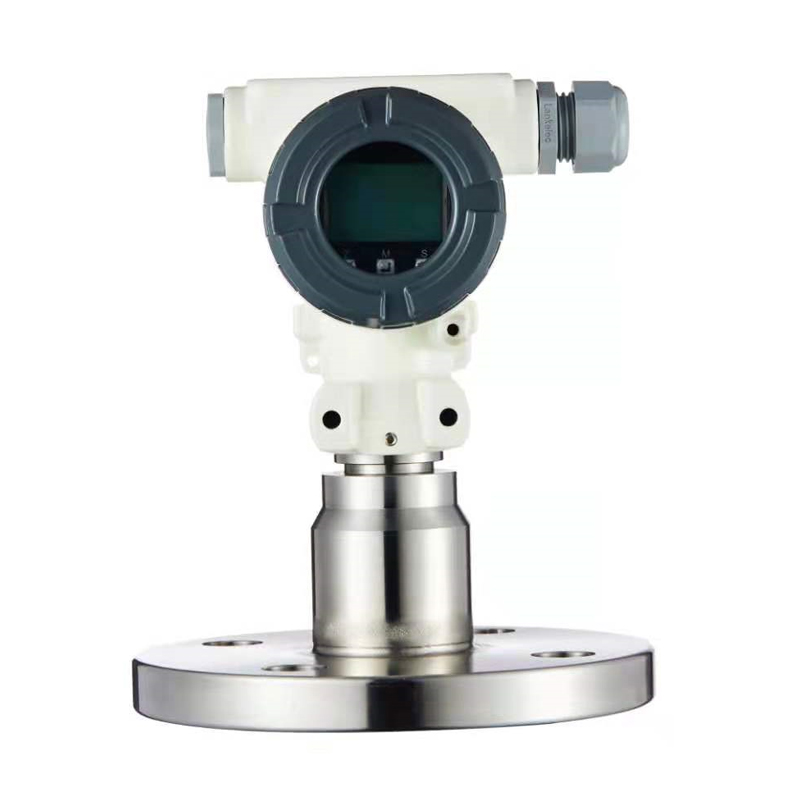

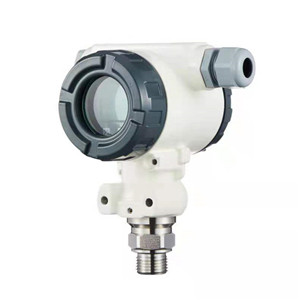

PM30系列压力变送器

品牌 : 中仪知联

技术指标 « 测量范围：-0.1～10MPa « 精度：0.2级（PM30） « 介质温度：-20～80℃（高温需要定制） « 输出信号：二线制 4～20mA, 0-10V，Modbus（可选） « 电压：14.5~36VDC 标准 24VDC « 负载：450Ω Max (24VDC) « 存储温度：-40～125℃ « 防护等级：IP65/68 « 防爆等级：

在线购买

PM30系列变送器主要由测压元件传感器（也称作压力传感器）、测量电路和过程连接件三部分组成。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如 4....20mA DC 等)，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

技术指标
« 测量范围：-0.1～10MPa
« 精度：0.2级（PM30）
« 介质温度：-20～80℃（高温需要定制）
« 输出信号：二线制 4～20mA, 0-10V，Modbus（可选）
« 电压：14.5~36VDC 标准 24VDC
« 负载：450Ω Max (24VDC)
« 存储温度：-40～125℃
« 防护等级：IP65/68
« 防爆等级：

4 安装
4.1 PM30 外观及尺寸

4.4 安装方式
4.4.1 PM30安装方式

测量设备的安装位置可能导致零点偏差。

4.4.2 气体压力测试
将带截止阀的测量设备安装在取压点之上，确保冷凝物回流至过程中。

4.4.3 蒸汽压力测试将带冷凝管的测量设备安装在取压点之上
调试前，冷凝管中住满液体。
冷凝管能使温度降低至接近环境温度。

4.4.4 液体压力测试

将带截止阀的测量设备安装在取压点之下，或与取压点等高度。

4.4.5 液位测量

始终将测量设备安装在最低测量点之下。
请勿在加料区或罐体内会受到搅拌器产生的压力脉冲信号影响的位置处安装仪表。、
请勿在泵的抽吸区安装仪表。
将仪表安装在截止阀下游位置处，便于进行仪表标定和功能测试。
