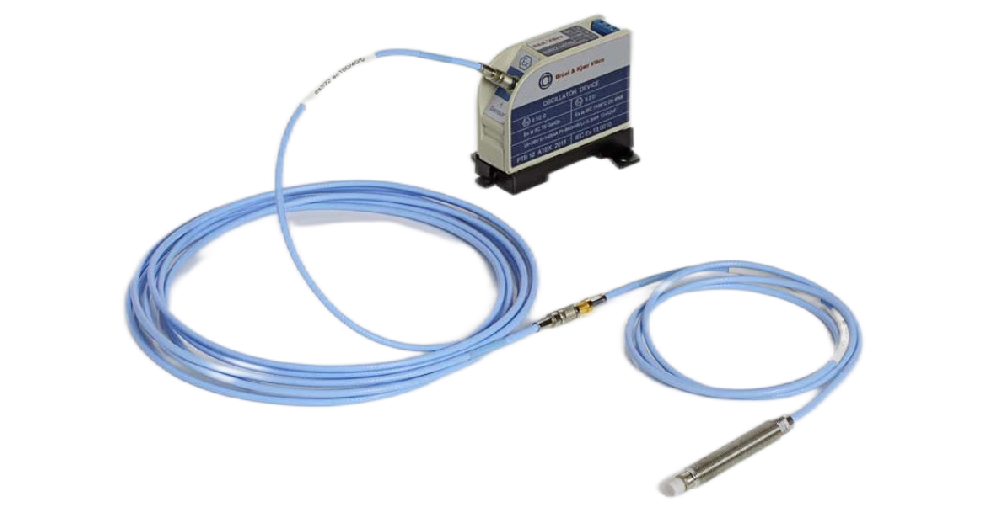

ds821 / ds822系列非接触式位移传感器系统

     2mm 测量范围

• 特性




• 基于电涡流原理的非接触位移测量

• 系统长度：5M 或 10M

• ds822系列传感器符合ATEX标准

• 位移传感器的温度范围：-50 °C + +180 °C

• 频率: DC + 10 kHz

• 紧凑的前置器外壳

• 加强的探头端部设计

• 一种前置器可两种长度的系统通用:

前置器系统自动识别检测系统长度

• 有利于减少备件的贮存

• 容易装配

- 自锁推拉式连接插头

- 导轨式安装适配器或钻孔安装

• 优秀的精确度和温度变化稳定性

• 当订购一个完整的位移传感器系统时，

我公司会提供校验报告，.包括由工厂校准的测量报告

适用

测量相对轴振动

测量偏心

测量轴向位移

测量转速

测量径向位移

测量杆沉降

产品描述

ds821位移传感器家族是基于非接触式电涡流测量原理.测量的距离是从传感器探头前端到被测物导电表面，然后输出一个比例电压信号给监控仪表系统，在机械监控的应用范围，使得旋转轴的状态监测成为可能。

CDS（电涡流位移传感器）的主要部件由位移传感器和综合电缆组成.一根可选的单独的延伸电缆和驱动单元（前置器和解调器）。

位移传感器提供正向和反向两种安装方式版本。

ECDS（电涡流位移传感器）有标准型的ds821系列和ATEX防暴型的ds822系列传感器，每个系列都有5M和10M系统可选。

系统的名称是一系列名称的组合（ds821或ds822 ATEX），系统设定（mc=完整系统，ds=位移传感器，ec=连接电缆，od=前置器）。

颜色代码

ds821和ds822系列非接触式位移传感器适用于各种测量任务，:每种测量范围都被彩色标记在位移传感器综合电缆的 末端，还有延伸电缆和前置器的末端，这样在安装期间就很容易确定相关部件的组装，下面是测量范围的颜色代码

技术参数

若非另有说明，这些特性在下列情况下是有效的:

+18 °C至+27 °C 环境温度, -24 VDC 供电电压, 100 kΩ 负载输出信号, 42CrMo4 B&K Vibro参考材料, -10 V间隙电压(测量距离，从传感器探头到被测物导电表面大约1.4mm), 所有组件都在工作温度范围

ds821和ds822ATEX防爆型系列非接触式位移传感器系统

动态特性:

灵敏度(ISF)

     -8 mV/µm (-203 mV/mil)

灵敏度的精度 (ISF 误差/% )

温度范围: 0 °C + +45 °C (整体系统)

标称长度5m系统 ±5.0%

标称长度10m系统 ±7.5%

-35 °C + +120 °C (位移传感器)

-35 °C + +85 °C (前置器 od130)

标称长度5m系统  ±10%

标称长度10m系统 ±15%

参考值偏差.

(DSL/µm = 最佳拟合直线偏差) 的温度范围:

0 °C + +45 °C (整体系统)

标称长度5m系统 ±25 µm

标称长度10m系统 ± 50 µm

-35 °C + +120 °C (位移传感器)

-35 °C + +85 °C (前置器 od130)

标称长度5m系统   ±75 µm

标称长度10m系统  ±150 µm

工作频率范围  DC + 10 kHz (-3 dB 输出信号衰减)

电气特性:

供电电压 (UB)     -24 VDC (-18 VDC + -28 VDC)

输出范围           0 V + (UB +2 V)

电流消耗           max. 12 mA

输出阻抗           50 Ω

力学特性:

连接器类型 同轴连接器 (SAA), 推拉自锁

线缆:

线缆类型          同轴

线缆外壳和颜色    FEP,蓝

阻抗              95 Ω

直径              Ø 3.5 mm (± 0.15 mm)

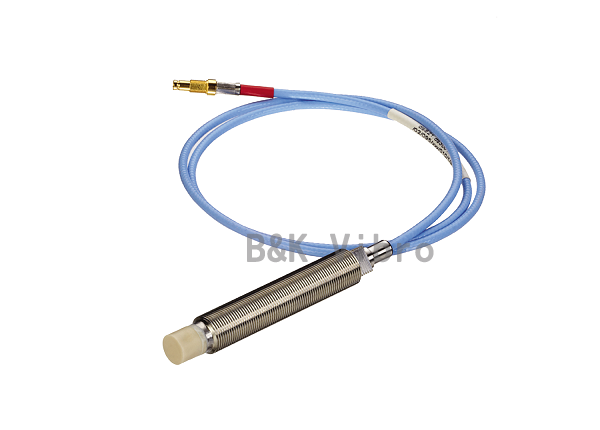

ds82x.ds100S位移传感器

传感器探头前端:

材料        陶瓷

前端直径    Ø 7,2 mm (± 0.1 mm)

传感器外壳

材料    优质不锈钢 (材料编码. 1.4301 依据 DIN 17200)

长度

含整体线缆 (测量从传感器探头前端到综合线缆的末端)    0.5 m (-0 m / +0.3 m)

1.0 m (-0 m / +0.3 m)

5.0 m (-0 m / +1.0 m)

10.0 m (-0 m / +1.8 m)

综合线缆

最小弯曲半径      35 mm 无线缆保护

35 mm 钢制导管保护

75 mm PTFE（聚四氟乙烯） 导管保护2

100 mm 波纹管保护

连接器     插座 (阴) 或 插头 （阳) 标称系统长度

环境条件:

探头前端的防护等级依据 EN 60529 IP 68 / 1000千帕环境下2小时

气密性 (基于预期设计):

传感器探头前端      2500千帕

传感器和波纹管保护  2500千帕 (仅对 ds1002有效)

温度范围

工作温度范围       -50 °C + +180 °C

储存温度           -20 °C ... +70 °C

ds82x.ec10x (可选)连接电缆

长度             4.0 m (-0 m / +0.8 m)

4.5 m (-0 m / +0.8 m)

9.0 m (-0 m / +1.6 m)

9.5 m (-0 m / +1.6 m)

最小弯曲半径    35 mm无线缆保护

35 mm 钢制导管保护

75 mm PTFE （聚四氟乙烯） 导管

连接              插头 (阳) 任意末端

环境条件

工作温度范围    -50 °C + +180 °C

储存温度发范围     -20 °C + +70 °C

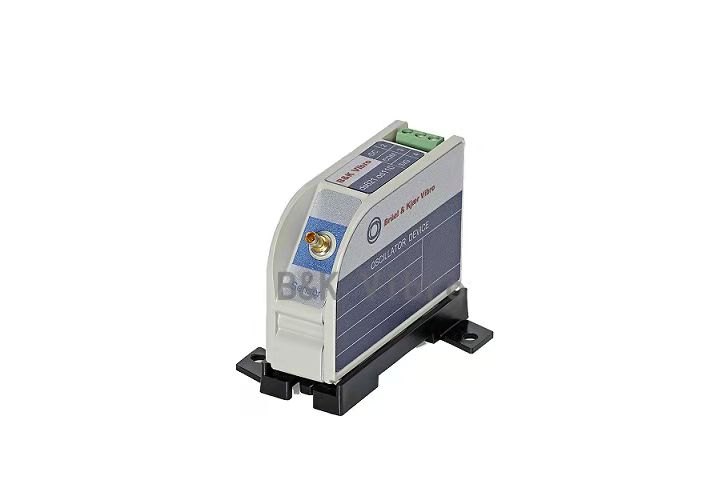

ds82x.od110前置器

电气特性

供电电压(UB)           -24 VDC (-18 VDC + -28 VDC)

电流消耗               最大. 12 mA (RL >= 100 kΩ)

供电电源               最大. 1A 带短路保护

电源内阻                50 Ω

机械特性

外壳材料                铝合金 (ADC 12)

外形尺寸 (宽x高x深)   26,5 mm x 83 mm x 60 mm

前置器重量             大约. 200 g

连接件                 插座 (阴)

环境条件

防护等级依据 EN 60529 IP 20

温度

工作温度范围      -35 °C + +85 °C

储存温度范围       -20 °C ... +70 °C

湿度

100 % 不凝结，带插头

连接保护和电缆夹

通常由位移传感器测量检测到的机器问题

· 不平衡

· 错位

· 弯轴

· 偏心

· 轴裂纹

· 耦合问题

· 油旋风

· 油鞭

· 转子摩擦
